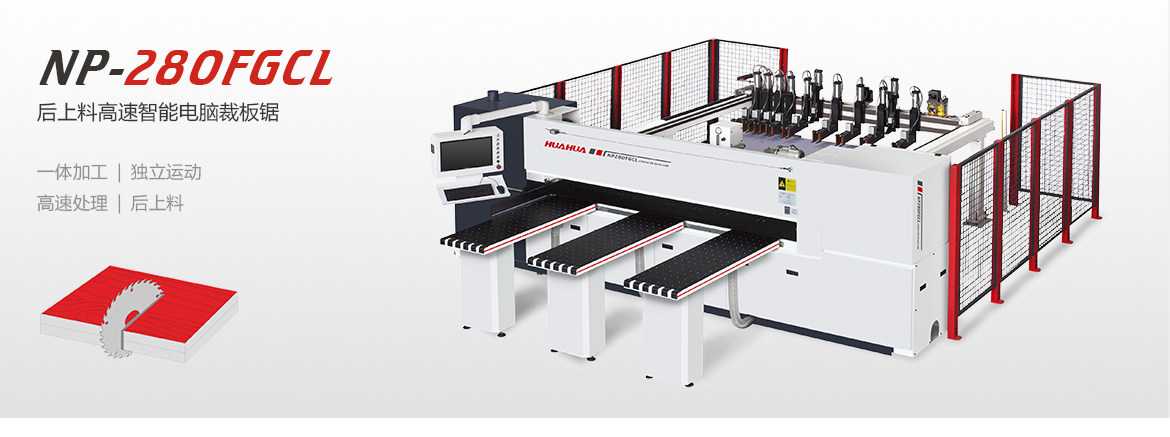

后上料高速智能电脑裁板锯NP280FGCL
产品详情

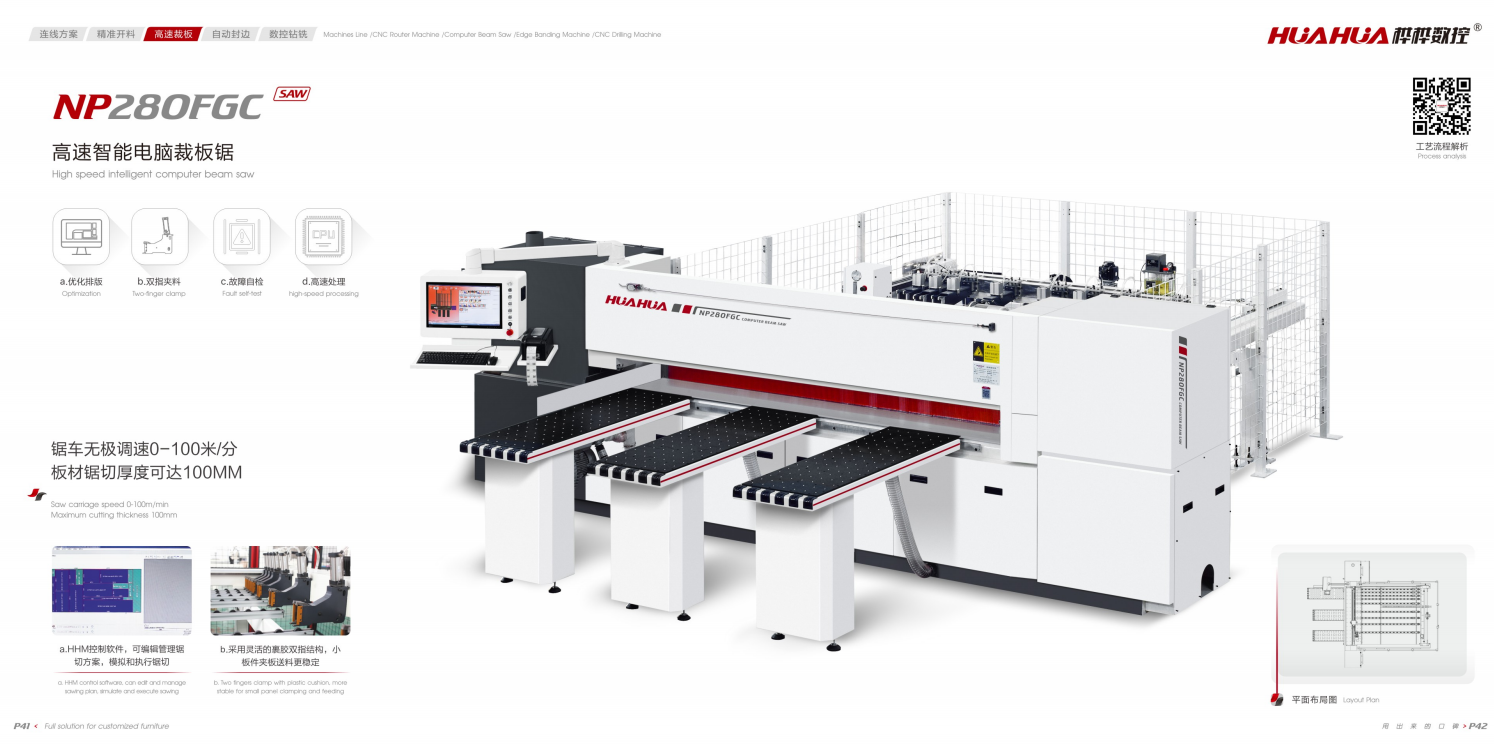

后上料高速智能电脑裁板锯




· 产品特点

锯车无极调速0-100米/分   板材锯切厚度可达100mm

1.台面采用20mm一体板加工。

2.封闭式内框结构、半年时效处理,热处理机架,保证主体稳定性和整机使用寿命。

3.可选配工控机控制与设计软件,完美对接配置优化软件。

4.人机界面简洁友好,操作方便可靠。


· 产品参数

项目名称NP-280FGCL项目名称NP-280FGCL
锯切长度2440MM锯座驱动电机2.2kw
锯切厚度100mm自动送料电机2kw(AC伺服)
主锯片直径φ380/400mm高压送风机电机3kw
主锯轴轴径φ60mm总功率23.2kw
主锯轴转速4000rpm自动送料速度100m/min
槽锯片直径φ180mm使用气压5-7kg/cm2
槽锯轴轴径φ30mm工作台离地高度960mm
槽锯轴转速6900rpm净重4500kg
槽锯前进速度100m/min工作安装机器尺寸(长*宽*高)5300*6500*2000mm
锯座后退速度150m/min包装尺寸(长*宽*高)5400*2000*2000mm
主锯电机16kw送料架(长*宽*高)3850*850*1600mm
槽锯电机-气浮台数量3


· 细节展示

气浮工作台气压式夹料精密注油系统侧压电机
标签打印机侧面压紧机构辊轮助力传送台面

高精密自动送料







· 流程解析




   1.优化排版

 对接料单,合理自动排版。




   2.人工上料

 将板材从升降平台上送进机械

 手定位。




   3.夹紧送料

 机械手将板材拉进机械

 内指定位置。



   4.自动侧推

 侧轮将板材从侧面靠紧定位。



   5.自动压料

 压梁自动平整压住材料。


   6.防尘挡板

 防止边料和灰尘向外飞溅。




   7.精密锯切

 高速有效地锯切板材料。




   8.自动出料

 按照程序设定的尺寸裁切,

 自动送出。


· 客户现场

客户现场客户现场
客户现场客户现场
