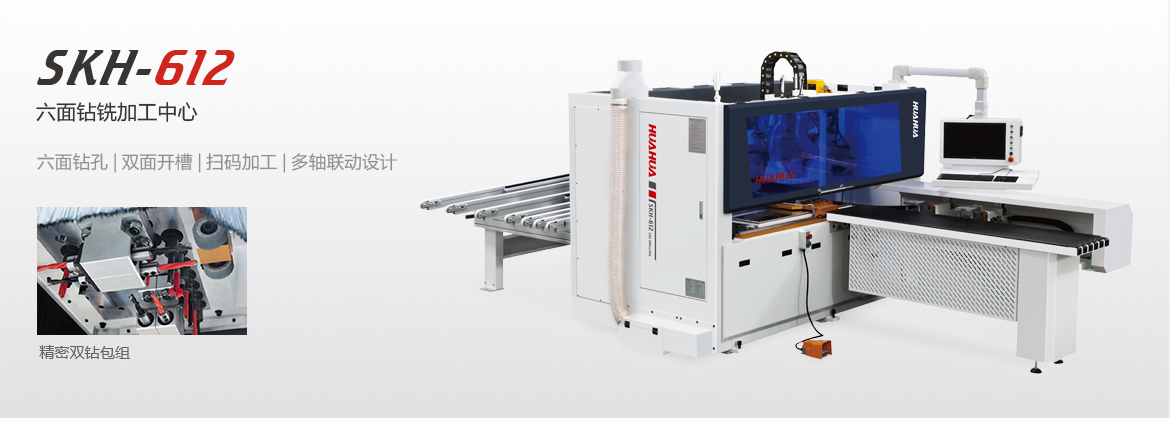

六面钻铣加工中心-SKH-612
钻轴速度 : 0
产品详情




· 视频


· 产品特点

六面钻孔铣型   双夹手连续通过式高效加工

打破传统,铣刀和钻包单独控制。

根据钻头大小合理调节每一把钻头的加工速度。

过亿次加工数据分析,为每把钻头量身定制加工速度,高速高效的同时效果更优。


· 产品参数

项目名称
SKH-612
项目名称
SKH-612


各轴行程 &
最高定位速度
X轴
5000mm & 130m/min
加工尺寸
范围
板材最大宽度
1200mm
Y轴
1680mm & 80m/min
板材最小宽度
50mm
Z轴
90mm & 30m/min
板材最大长度
5000mm
U轴
5000mm & 130m/min
板材最小长度
250mm
V轴
1200mm & 80m/min
板材最大厚度
48mm
W轴100mm & 30m/min板材最小厚度
10mm
A轴
1260mm & 30m/min工作台高度
960mm
Y2
-
其他参数

总功率19.2kw
   Z2轴-   工作电压   380V/50Hz
钻孔组合装置
垂直钻
上钻12个  下钻9个
工作气压
0.7-0.8mpa
水平钻
8个
吸尘流量
7200m³/h
  钻组电机转速   3400rmp(r/min)   机器净重   3500kg

镂铣加工

主轴*2

电机功率2.2kw机器外形尺寸5800x2840x2200mm
主轴功率
3.5kw*2六面钻联线正常加工最小板120x300mm
刀柄直径
1/2柄径


主轴速度
18000rpa

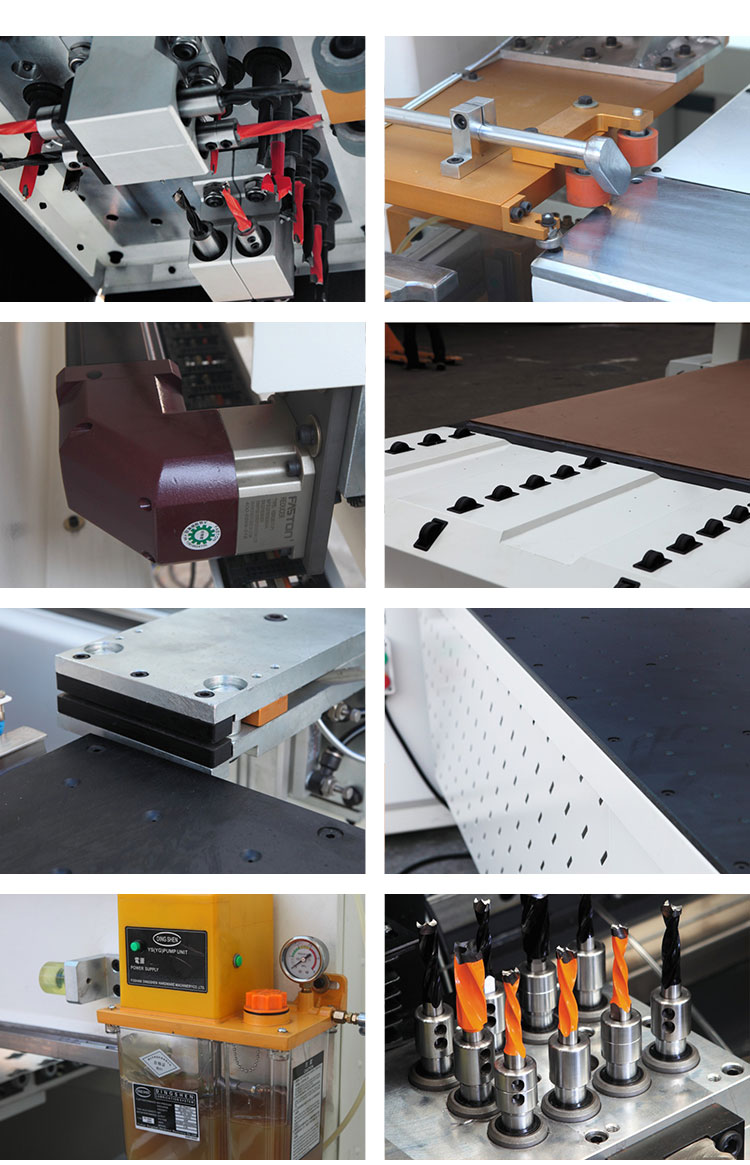

· 细节展示



· 流程解析


1.自动送料双机械手自动夹紧板材送进机器内加工。



2.侧面钻孔钻包水平钻自动加工四面侧孔。



3.平面钻孔上钻包下钻包的垂直钻分别自动加工顶面和底面的垂直孔。



4.自动侧靠根据板件的尺寸自动靠紧板件侧面,可检测板件宽度,防止放错板。



5.异形加工自动校正所有刀具长度,  更加智能简单。



6.自动下料板件后出料自动将板件送到后面下料装置上。
